Übersicht
Hersteller Nr.:
24062101
Hersteller:
VARION
EAN:
6812625964728
UVP:
192.30 €
(exkl. MwSt.)
(exkl. MwSt.)
Produktmerkmale
Vorteile
- Zeit sparen durch fertige Montage
- Hochertige Bauteile für höchste Ansprüche
- Erweiterbar durch Zubehör
Eigenschaften

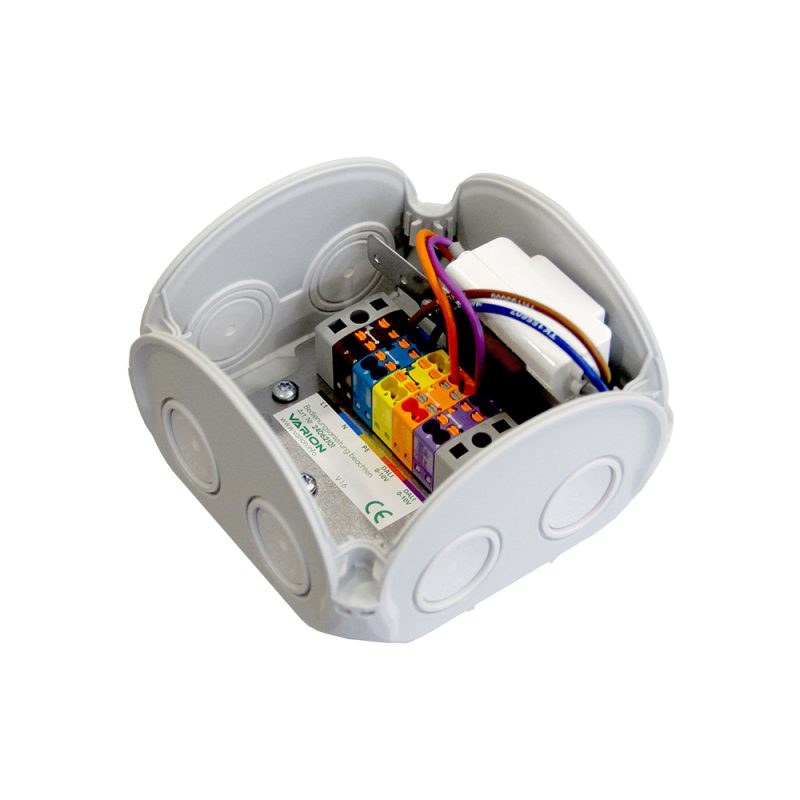

- Casambi CBU-ASD fertig verbaut
- Hochwertige Klemmen bis 2.5mm²
- Dimmen mittels DALI od. 1-10V
Technische Daten
Deklaration
| Produktgruppen Name | NEXORA |
|---|---|
| Herkunftsland | AT |
| Zertifizierung ROHS | Ja |
| Taric Code | 85129090 |
| Technologie | CASAMBI |
| Zertifizierung CE | Ja |
| Produkt Typ | Casambi Klemmbox |
| Reparaturfähigkeit | Ja |
| Raum | Einsatzberiech in geschützten Installationsumgebungen |
| Verwendung | Casambi Dimm und Klemmbox |
Abmessung und Body
| Länge[mm] | 104 |
|---|---|
| Breite [mm] | 104 |
| Höhe[mm] | 70 |
| Stoßfestigkeit IK Klasse | IK07 |
| IP Schutzart | IP66 |
| Gewicht [kg] | 0.3 |
| Material Korpus | Polypropylen |
| Produktfarbe | Grau |
| Überverpackung [Stück] | 1 |
| Farbe: | RAL 7035, Grau |
| Bauform | Kabelabzweigkasten mit Kabelverschraubungen |
Elektrische Daten
| Spannung [Volt] | AC |
|---|---|
| Eingangsspannung [V] | 230 - 240V AC |
Sonstige technische Daten
| Betriebstemperatur | -20 bis +45 Grad |
|---|---|
| Umgebungstemperatur [°C] | -20 °C bis +45 °C |
| Steuersignal | DALI od. 1-10V bzw. Casambi |
| Funksignal | 8 DB |
| Eignung | Dimmen mit Casambi DALI od. 1-10V Signale |
Eigenschaften & Vorteile
| Eigenschaft | Casambi CBU-ASD fertig verbaut |
|---|---|
| Hochwertige Klemmen bis 2.5mm² | |
| Dimmen mittels DALI od. 1-10V | |
| Vorteil | Zeit sparen durch fertige Montage |
| Hochertige Bauteile für höchste Ansprüche | |
| Erweiterbar durch Zubehör | |
| Casambi CBU-ASD fertig verkabelt | |
| Nachhaltig und Wirtschaftlich |
Anschluss
| Belegung der Anschlüsse | L (3x). N (3x). PE (3x). Control + (3x). Control - (3x) |
|---|---|
| Anschlüsse | 3 Polig |
| Max. Querschnitt [mm²] | starr od. flexibel: 0.14 ... 2.5mm² |
| Versorgungseingang | Kabelverschraubung (3xM20 beiliegend. max x M20 od. M25) |
| Kabelquerschnitt | 8...13mm (M20 beiliegend) |
Steuerung
| Signalstrom DALI | max 1 Dali Adresse |
|---|---|
| Signalausgang 1 | DALI / 0-10 V: max. 6mA. SELV |
| Signalausgang 2 | Sendet DALI-Broadcast (1 Ch), an DALI-Adresse 0..3 (mehrkanalig) und 0-10 V an DIM(+) und DIM (-) |
| Schaltmöglichkeit | DALI / 1-10V |
| Funktionen | Casambi Programmierbar als Schnittstelle zu einem Vorschaltgerät mit DALI od. 1-10V Funktion |
| Smart System | CASAMBI |
Zubehör
NEXORA Dach | 1,5mm Edelstahl
Art.Nr.: 24111409
NEXORA Montage Grundplatte | 1,5mm Edelstahl
Art.Nr.: 24111411
NEXORA L-Montagewinkel | 1,5mm Edelstahl
Art.Nr.: 25062101
Kabelverschraubung, SKINTOP, M20 Polyamid Schwarz 6mm - 13mm, IP66, IP68, IP69K
Art.Nr.: 53111220
Gegenmutter, SKINTOP, M20 Polyamid PA Schwarz IP68
Art.Nr.: 53119120
