Übersicht
Hersteller Nr.:
800385
Hersteller:
ARDITI
UVP:
90.37 €
(exkl. MwSt.)
(exkl. MwSt.)
Produktmerkmale
Vorteile
- Drahtlose Steuerung: Ermöglicht die komfortable Bedienung von Beleuchtungssystemen über die Casambi-App. ohne dass zusätzliche Steuerleitungen erforderlich sind.
- Vielseitigkeit: Unterstützt bis zu 4 Kanäle. ideal für Anwendungen wie RGBW- oder Tunable-White-Beleuchtung. wobei die maximale kombinierte Ausgangsstromstärke 6 A beträgt.
- Kompakte Bauweise: Mit Abmessungen von 72.6 x 30.0 x 18.0 mm lässt sich der Dimmer problemlos in verschiedene Leuchten und Installationen integrieren.
Eigenschaften
- Eingangsspannung: 12–24 V DC. geeignet für verschiedene LED-Systeme.
- Maximale Ausgangsleistung: 72 W bei 12 V DC und 144 W bei 24 V DC. was eine flexible Anpassung an unterschiedliche Leistungsanforderungen ermöglicht.
- PWM-Frequenz: 400 Hz. sorgt für ein flimmerfreies Dimmen der angeschlossenen LEDs.
Technische Daten
Deklaration
| Produktgruppen Name | CBU-PWM4 |
|---|---|
| Taric Code | 85365080 |
| Technologie | Casambi |
| Zertifizierung CE | Ja |

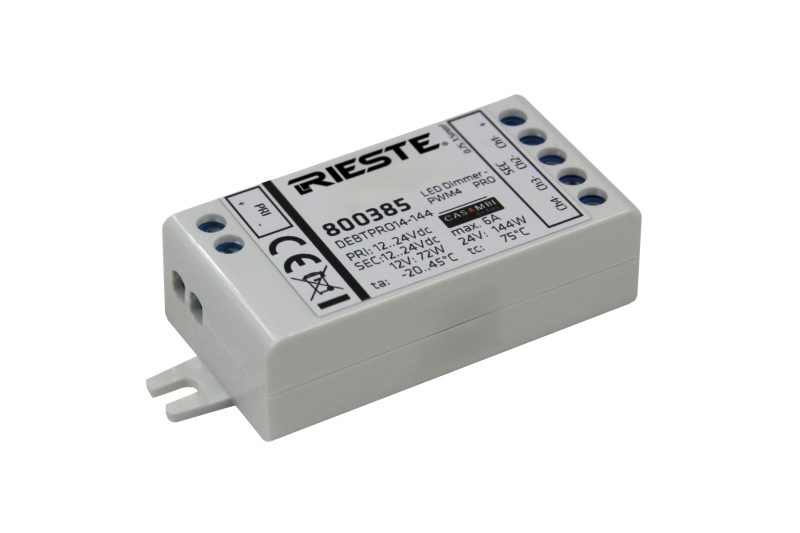

| Produkt Typ | Casambi PWM Dimmer |
| Verwendung | Dieser 4-Kanal-PWM-Dimmer ermöglicht die drahtlose Steuerung von LED-Streifen und anderen LED-Modulen mit konstanter Spannung über die Casambi-App auf Smartphones oder Tablets. |
Abmessung und Body
| Länge[mm] | 72.6 |
|---|---|
| Breite [mm] | 30 |
| Höhe[mm] | 18 |
| IP Schutzart | IP20 |
| Gewicht [kg] | 0.15 |
| Material Korpus | Kunststoff |
| Produktfarbe | weiß |
| Überverpackung [Stück] | 1 |
| Abmessungen [mm] | 73 x 30 x 18 mm |
| Bauform | Komakte Bauform mit Montagelöcher 2x 3.5mm |
Lichttechnische Daten
| Dimmbar | JA - Dimaktor |
|---|
Elektrische Daten
| Spannung [Volt] | 12 - 24 VDC |
|---|---|
| Max. Ausgangsleistung (12V) | 72 W |
| Max. Ausgangsleistung (24V) | 144 W |
| Stromstärke (Max) | 6A / Kanal |
Sonstige technische Daten
| Umgebungstemperatur [°C] | -20..+45 °C |
|---|---|
| Steuersignal | CASAMBI |
| Funksignal | 2.4..2.483 GHz. 4 dBm |
| Bemessungstemperatur (max. tc) | 75 °C |
Eigenschaften & Vorteile
| Eigenschaft | Eingangsspannung: 12–24 V DC. geeignet für verschiedene LED-Systeme. |
|---|---|
| Maximale Ausgangsleistung: 72 W bei 12 V DC und 144 W bei 24 V DC. was eine flexible Anpassung an unterschiedliche Leistungsanforderungen ermöglicht. | |
| PWM-Frequenz: 400 Hz. sorgt für ein flimmerfreies Dimmen der angeschlossenen LEDs. | |
| Vorteil | Drahtlose Steuerung: Ermöglicht die komfortable Bedienung von Beleuchtungssystemen über die Casambi-App. ohne dass zusätzliche Steuerleitungen erforderlich sind. |
| Vielseitigkeit: Unterstützt bis zu 4 Kanäle. ideal für Anwendungen wie RGBW- oder Tunable-White-Beleuchtung. wobei die maximale kombinierte Ausgangsstromstärke 6 A beträgt. | |
| Kompakte Bauweise: Mit Abmessungen von 72.6 x 30.0 x 18.0 mm lässt sich der Dimmer problemlos in verschiedene Leuchten und Installationen integrieren. |
Anschluss
| Belegung der Anschlüsse | EIN: +.- VDC AUS: 4 Kanal -. + |
|---|---|
| Anschlüsse | offenes Kabelende. 15cm Kabel |
| Versorgungseingang | 12..24 Vdc |
| Kabelquerschnitt | 0.75–1.5 mm2. 14–22 AWG |
Steuerung
| PWM-Frequenz | 400 Hz |
|---|---|
| Reichweite | Innen: bis zu 50m. Außen: bis zu 200m |
| Signalausgang 1 | 6A. kann aufgeteilt werden auf die 4 Kanäle |
| Schaltspannung | 12 - 24V |
| Schaltstrom | max 6A / Kanal |
| Ansteuerung | Casambi Signal |
| Kanäle | 4 Kanal. Einstellbar im Profil |
| Signalausgang | PWM Dimmung DC |
| Smart Funktion | Mit Casambi APP konfigurierbar. vielseitig Nutzbar |
| Smart System | CASAMBI |
