Übersicht
Hersteller Nr.:
800665
Hersteller:
ARDITI
UVP:
89.34 €
(exkl. MwSt.)
(exkl. MwSt.)
Produktmerkmale
Vorteile
- Drahtlose Steuerung: Ermöglicht die kabellose Steuerung von Beleuchtungssystemen ohne zusätzlichen Gateway. wodurch die Installation vereinfacht wird.
- Flexible Ausgangsoptionen: Bietet sowohl analoge als auch digitale Steuerungsmöglichkeiten. was die Kompatibilität mit verschiedenen LED-Treibern erhöht.
- Einfache Integration: Die kompakte Größe und die Möglichkeit zur drahtlosen Steuerung erleichtern die Integration in bestehende Beleuchtungssysteme.
Eigenschaften
- Schnittstelle zum komfortablen Bedienen mit Smart-Geräten zur Regelung von LED-Netzteilen mit DALI- oder 0-10 V-Signaleingang
- Mit der CASAMBI-App konfigurierbar und vielseitig nutzbar
- Gateway wird nicht benötigt, Einrichtung aber möglich
Technische Daten
Deklaration
| Produktgruppen Name | DALI > DALI Programmierbar |
|---|---|
| Taric Code | 85365080 |
| Technologie | Bluetooth Low Energy (Casambi) |
| Zertifizierung CE | Ja |
| Produkt Typ | DALI Programmierbar |
| Verwendung | Diese drahtlose Steuereinheit ermöglicht die Steuerung von LED-Treibern mit 0-10V. 1-10V oder DALI-Dimm-Schnittstelle über die CASAMBI-App auf Smartphones und Tablets. |
| Alternativbezeichnung | IUBTPRO |

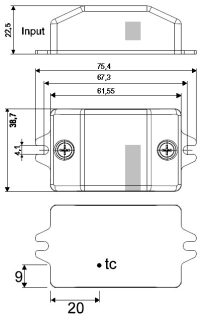

Abmessung und Body
| Länge[mm] | 75 |
|---|---|
| Breite [mm] | 38 |
| Höhe[mm] | 22 |
| IP Schutzart | IP20 |
| Schutzklasse II - Isolation | ja |
| Gewicht [kg] | 0.08 |
| Material Korpus | Kunststoff |
| Produktfarbe | weiß |
| Überverpackung [Stück] | 1 |
| Abmessungen [mm] | 75 x 38 x 22 mm |
| Schutzklasse | II |
| Farbe: | weiß |
| Bauform | Kompaktes Aufbaugehäuse mit Montagelangloch 4.1mm 2x |
Lichttechnische Daten
| Dimmbar | JA - Dimaktor |
|---|
Elektrische Daten
| Ausgangsleistung | Last nur über externes Relais schalten. |
|---|---|
| Frequenz | 50–60 Hz |
| Spannung [Volt] | 220–240 VAC |
| Kurzschlussschutz | ja |
| Leistung (230 VAC) | 0.6A max - Relais notwendig |
| Schalterart | Relais mit max belastung von 0.6A. Last immer mittels RELAIS schalten |
Sonstige technische Daten
| Umgebungstemperatur [°C] | -20..+40 °C |
|---|---|
| Steuersignal | CASAMBI |
| Funksignal | 2,402..2,48 GHz. 8 dBm |
| Bemessungstemperatur (max. tc) | 70 °C |
Eigenschaften & Vorteile
| Eigenschaft | Schnittstelle zum komfortablen Bedienen mit Smart-Geräten zur Regelung von LED-Netzteilen mit DALI- oder 0-10 V-Signaleingang |
|---|---|
| Mit der CASAMBI-App konfigurierbar und vielseitig nutzbar | |
| Gateway wird nicht benötigt, Einrichtung aber möglich | |
| Vorteil | Drahtlose Steuerung: Ermöglicht die kabellose Steuerung von Beleuchtungssystemen ohne zusätzlichen Gateway. wodurch die Installation vereinfacht wird. |
| Flexible Ausgangsoptionen: Bietet sowohl analoge als auch digitale Steuerungsmöglichkeiten. was die Kompatibilität mit verschiedenen LED-Treibern erhöht. | |
| Einfache Integration: Die kompakte Größe und die Möglichkeit zur drahtlosen Steuerung erleichtern die Integration in bestehende Beleuchtungssysteme. |
Anschluss
| Belegung der Anschlüsse | EIN: L.N. PE - AUS: L.N. +Dali. - Dali |
|---|---|
| Anschlüsse | Abisolierlänge 6-7mm |
| Max. Querschnitt [mm²] | Drähte / Litzen: 0.75 bis 1.5 mm². 14 bis 22 AWG |
| Versorgungseingang | 220..240 V. 50 Hz |
| Kabelquerschnitt | 0.75–1.5 mm2. 14–22 AWG |
Steuerung
| Reichweite | Innen: bis zu 50m. Außen: bis zu 200m |
|---|---|
| Signalstrom DALI | max. 6 mA aktiv |
| Schaltstrom | max 0.6A - Relais |
| Ansteuerung | Casambi Signal. DALI. 0-10V. 1-10V |
| Signalausgang | DALI / 0-10 V: max. 6mA. SELV |
| Smart Funktion | Mit Casambi APP konfigurierbar. vielseitig Nutzbar |
| Smart Tauglich | ja |
| Smart System | Casambi |
