Übersicht
Hersteller Nr.:
808804
Hersteller:
ARDITI
UVP:
112.38 €
(exkl. MwSt.)
(exkl. MwSt.)
Produktmerkmale
Vorteile

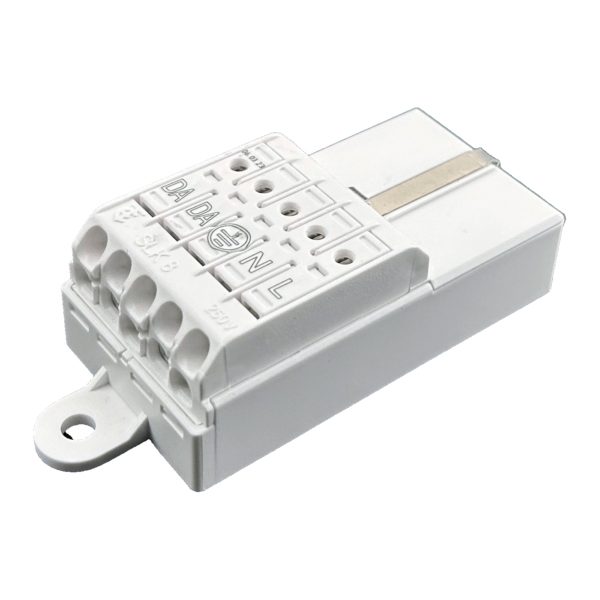

- Einfache Integration: Die kompakte Bauweise (57.3 x 29.5 x 20.3 mm) erleichtert die Installation in verschiedenen Leuchtentypen.
- Vielseitige Steuerungsoptionen: Durch konfigurierbare Profile können verschiedene Beleuchtungsszenarien wie Einzelkanäle. RGB. Tunable White und Gruppensteuerung realisiert werden.
- Zuverlässige Funkverbindung: Mit einer Reichweite von bis zu 30 m in Gebäuden und 50 m im Freien eignet sich die Klemme für unterschiedlichste Anwendungen.
Eigenschaften
- Integriertes CASAMBI-Funkmodul: Ermöglicht die drahtlose Steuerung über Bluetooth ohne zusätzliche Gateways.
- Unterstützung mehrerer DALI-Kanäle: Steuert bis zu sechs DALI-Adressen mit einem maximalen Ausgangsstrom von 20 mA.
- Flexible Anschlussmöglichkeiten: Geeignet für 0.5–2.5 mm² eindrähtige Leiter und 1.5–2.5 mm² starre mehrdrähtige Leiter. obere Anschlüsse für 0.5–2.5 mm² flexible Leiter.
Technische Daten
Deklaration
| Produktgruppen Name | DALI Schnittstelle |
|---|---|
| Taric Code | 85129090 |
| Technologie | Casambi |
| Zertifizierung CE | Ja |
| Produkt Typ | Casambi DALI. 0-10V |
| Verwendung | Diese Leuchtenklemme ermöglicht die drahtlose Steuerung von DALI-Betriebsgeräten über eine Bluetooth-basierte App-Steuerung. ohne dass eine zusätzliche Gateway-Hardware erforderlich ist. |
Abmessung und Body
| Länge[mm] | 57.3 |
|---|---|
| Breite [mm] | 29.5 |
| Höhe[mm] | 20.3 |
| IP Schutzart | IP20 |
| Gewicht [kg] | 0.15 |
| Material Korpus | Kunststoff |
| Produktfarbe | weiß |
| Überverpackung [Stück] | 1 |
| Abmessungen [mm] | 57.3 x 29.5 x 20.3 mm |
Lichttechnische Daten
| Dimmbar | JA - Dimaktor |
|---|
Elektrische Daten
| Frequenz | 50–60 Hz |
|---|---|
| Spannung [Volt] | 220–240 VAC |
| Leistung (230 VAC) | max. 16A. Durchgang |
Sonstige technische Daten
| Umgebungstemperatur [°C] | -20..+40 °C |
|---|---|
| Steuersignal | CASAMBI |
| Funksignal | 2.402..2.483 GHz. 8 dBm |
| Bemessungstemperatur (max. tc) | 70 °C |
Eigenschaften & Vorteile
| Eigenschaft | Integriertes CASAMBI-Funkmodul: Ermöglicht die drahtlose Steuerung über Bluetooth ohne zusätzliche Gateways. |
|---|---|
| Unterstützung mehrerer DALI-Kanäle: Steuert bis zu sechs DALI-Adressen mit einem maximalen Ausgangsstrom von 20 mA. | |
| Flexible Anschlussmöglichkeiten: Geeignet für 0.5–2.5 mm² eindrähtige Leiter und 1.5–2.5 mm² starre mehrdrähtige Leiter. obere Anschlüsse für 0.5–2.5 mm² flexible Leiter. | |
| Vorteil | Einfache Integration: Die kompakte Bauweise (57.3 x 29.5 x 20.3 mm) erleichtert die Installation in verschiedenen Leuchtentypen. |
| Vielseitige Steuerungsoptionen: Durch konfigurierbare Profile können verschiedene Beleuchtungsszenarien wie Einzelkanäle. RGB. Tunable White und Gruppensteuerung realisiert werden. | |
| Zuverlässige Funkverbindung: Mit einer Reichweite von bis zu 30 m in Gebäuden und 50 m im Freien eignet sich die Klemme für unterschiedlichste Anwendungen. |
Anschluss
| Belegung der Anschlüsse | EIN: L.N. PE - AUS: L.N. +Dali. - Dali |
|---|---|
| Anschlüsse | Abisolierlänge 9mm |
| Max. Querschnitt [mm²] | Drähte / Litzen: 0.5 bis 1.5 mm². 16 bis 20 AWG |
| Versorgungseingang | 220..240 Vac. 50..60 Hz |
| Kabelquerschnitt | starr: 0.5 bis 1.5 mm². flexibel: 0.5 bis 2.5 mm² |
Steuerung
| Reichweite | Innen: bis zu 30m. Außen: bis zu 50m |
|---|---|
| Signalstrom DALI | max. 20mA aktiv |
| Ansteuerung | Casambi Signal. DALI |
| Signalausgang | DALI / 20mA - max 6 Dali Geräte |
| Smart Funktion | Mit Casambi APP konfigurierbar. vielseitig Nutzbar |
| Smart System | CASAMBI |
