Übersicht
Hersteller Nr.:
808948
Hersteller:
ARDITI
UVP:
226.59 €
(exkl. MwSt.)
(exkl. MwSt.)
Produktmerkmale
Vorteile
- Einfache Integration: Durch die drahtlose Steuerung via Casambi-App ist keine zusätzliche Gateway-Hardware erforderlich. was die Installation und Bedienung vereinfacht.
- Hohe Leistungsfähigkeit: Bei 24 V DC beträgt die maximale Ausgangsleistung 105 W pro Kanal. insgesamt 422 W. was den Betrieb leistungsstarker LED-Installationen ermöglicht.
- Flexibilität: Die konfigurierbaren Kanäle und die Möglichkeit. die PWM-Frequenz anzupassen. erlauben eine präzise Steuerung und Anpassung an verschiedene Beleuchtungsszenarien.
Eigenschaften
- Konfigurierbare Kanäle: Die 4 Kanäle können durch Profilauswahl flexibel eingestellt werden. z. B. für Tunable White (TW). RGBW oder als 1. 2 und 4 unabhängige Kanäle.
- Einstellbare PWM-Frequenz: Die PWM-Frequenz ist in 8 Stufen per App einstellbar. was eine Anpassung an unterschiedliche Anforderungen ermöglicht.
- Alternative Steuerungsmöglichkeiten: Neben der App-Steuerung ist auch eine Ansteuerung über Taster oder DALI möglich. was zusätzliche Flexibilität bietet.
Technische Daten
Deklaration
| Produktgruppen Name | PWM Dimmer |
|---|---|
| Taric Code | 85365080 |
| Technologie | Casambi |
| Zertifizierung CE | Ja |

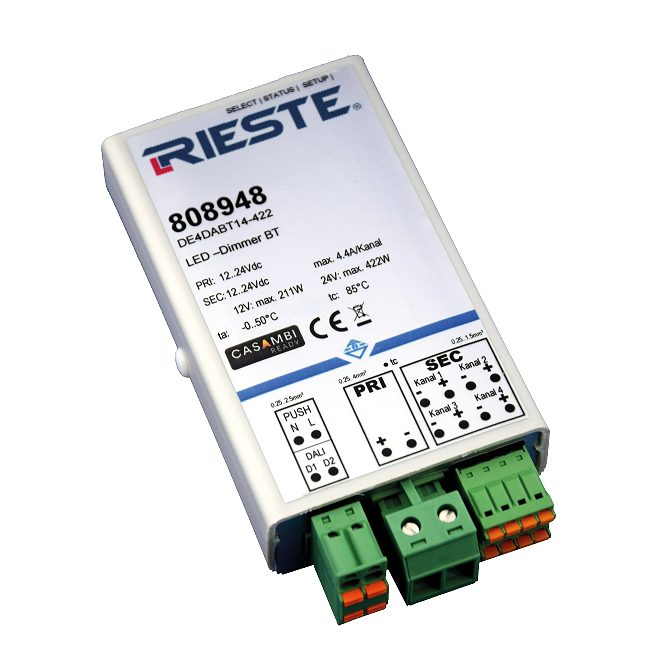

| Produkt Typ | Casambi PWM Dimmer |
| Verwendung | Dieser 4-Kanal-Niedervolt-LED-Dimmer ermöglicht die drahtlose Steuerung von LED-Bändern und anderen konstantspannungsbasierten Modulen über die Casambi-App auf Smart-Geräten. |
Abmessung und Body
| Länge[mm] | 113 |
|---|---|
| Breite [mm] | 62 |
| Höhe[mm] | 27 |
| IP Schutzart | IP20 |
| Gewicht [kg] | 0.2 |
| Material Korpus | Kunststoff |
| Produktfarbe | weiß |
| Überverpackung [Stück] | 1 |
| Abmessungen [mm] | 113 x 62 x 27 mm |
| Bauform | Kopakte leistungsstarker PWM Dimmer |
Lichttechnische Daten
| Dimmbar | JA - Dimaktor |
|---|
Elektrische Daten
| Spannung [Volt] | 12 - 24 VDC |
|---|---|
| Max. Ausgangsleistung (12V) | 211 W gesamt. 52 W / je Kanal |
| Max. Ausgangsleistung (24V) | 105 W / je Kanal. 422 W gesamt |
| Stromstärke (Max) | 4.3A / Kanal |
| Ausgangsleistung (Max 48V) | 105 W / Kanal. 422 W gesamt |
Sonstige technische Daten
| Umgebungstemperatur [°C] | -20..+40 °C |
|---|---|
| Steuersignal | CASAMBI |
| Funksignal | 2.4..2.483 GHz. 4 dBm |
| Bemessungstemperatur (max. tc) | 85 °C |
Eigenschaften & Vorteile
| Eigenschaft | Konfigurierbare Kanäle: Die 4 Kanäle können durch Profilauswahl flexibel eingestellt werden. z. B. für Tunable White (TW). RGBW oder als 1. 2 und 4 unabhängige Kanäle. |
|---|---|
| Einstellbare PWM-Frequenz: Die PWM-Frequenz ist in 8 Stufen per App einstellbar. was eine Anpassung an unterschiedliche Anforderungen ermöglicht. | |
| Alternative Steuerungsmöglichkeiten: Neben der App-Steuerung ist auch eine Ansteuerung über Taster oder DALI möglich. was zusätzliche Flexibilität bietet. | |
| Vorteil | Einfache Integration: Durch die drahtlose Steuerung via Casambi-App ist keine zusätzliche Gateway-Hardware erforderlich. was die Installation und Bedienung vereinfacht. |
| Hohe Leistungsfähigkeit: Bei 24 V DC beträgt die maximale Ausgangsleistung 105 W pro Kanal. insgesamt 422 W. was den Betrieb leistungsstarker LED-Installationen ermöglicht. | |
| Flexibilität: Die konfigurierbaren Kanäle und die Möglichkeit. die PWM-Frequenz anzupassen. erlauben eine präzise Steuerung und Anpassung an verschiedene Beleuchtungsszenarien. |
Anschluss
| Belegung der Anschlüsse | EIN: +.- VDC. PUSH N.L AUS: 4 Kanal -. + |
|---|---|
| Anschlüsse | Abisolierlänge: 6 bis 8 mm |
| Max. Querschnitt [mm²] | Drähte / Litzen: 0.5 bis 1.5 mm². 16 bis 20 AWG |
| Versorgungseingang | 12..48 Vdc |
| Kabelquerschnitt | 0.5–1.5 mm2. 16–20 AWG. |
Steuerung
| PWM-Frequenz | in 8 Stufen: 122..976 Hz |
|---|---|
| Reichweite | Innen: bis zu 30m. Außen: bis zu 50m |
| Signalausgang 1 | 4.3A bis 24V - 2.1A bei 48V. max 211W bei 12VDC. 422W > 24VDC |
| Schaltspannung | 12 - 48V |
| Schaltstrom | max 4.3A / Kanal |
| Ansteuerung | Taster. DALI. Casambi Signal |
| Signalausgang | PWM Dimmung DC |
| Smart Funktion | Mit Casambi APP konfigurierbar. vielseitig Nutzbar |
| Smart System | CASAMBI |
