Übersicht
Hersteller Nr.:

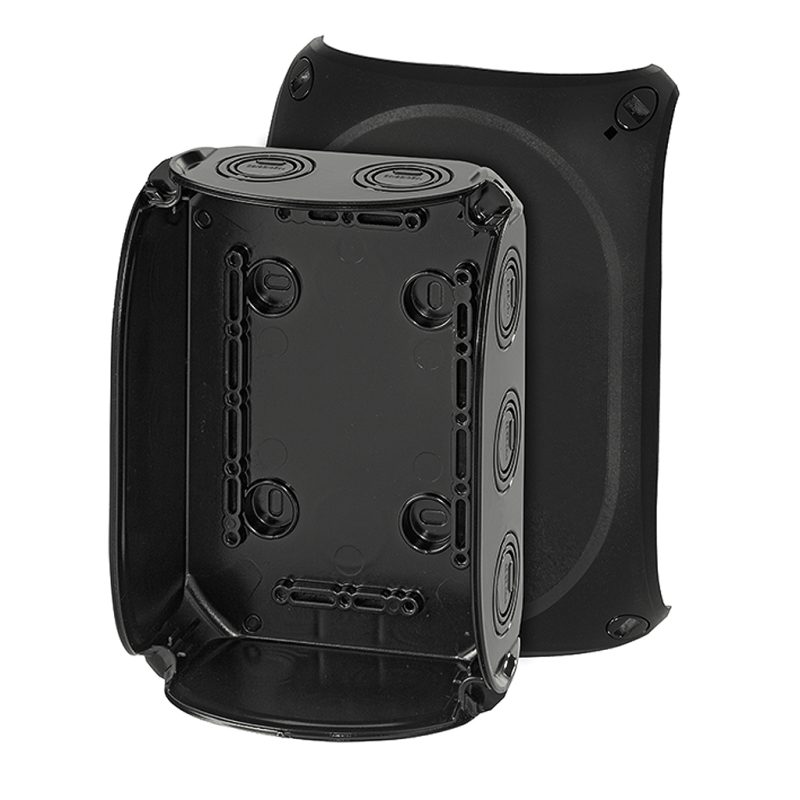

KF 1000 B
Hersteller:
HENSEL
UVP:
29.00 €
(exkl. MwSt.)
(exkl. MwSt.)
Produktmerkmale
Vorteile
- Geeignet für die ungeschützte Installation im Freien nach DIN VDE 0100 Teil 737
- Witterungsbeständig: UV-, eis-, seewasser- und korrosionsbeständig, hochdruckreinigerfest (IP69 bis 100 bar)
- Deckel mit Vierteldrehung schnell zu öffnen und zu schließen, Verschlussstellung auf einen Blick erkennbar
Eigenschaften
- Wetterfest, Schutzart IP66 / IP67 / IP69, Stoßfestigkeit IK09
- Bemessungsisolationsspannung 1000 V, Nennquerschnitt 10 mm², halogen- und silikonfrei
- Deckel mit Schnellverschluss (Vierteldrehung), ohne Zubehör plombierbar, mit 10 + 2 metrischen Vorprägungen (M20/M25/M32)
Technische Daten
Deklaration
| Produktgruppen Name | Kabelabzweigkästen / Verbindungs- und Abzweigdosen Aufputz |
|---|---|
| Herkunftsland | Deutschland |
| Zertifizierung ROHS | ja, konform Richtlinie 2015/863/EU |
| Taric Code | 85129090 |
| Technologie | Aufputz-Kabelabzweigkasten aus halogen- und silikonfreiem Polycarbonat mit Schnellverschlussdeckel (Vierteldrehung), metrischen Vorprägungen und ohne weiteres Zubehör plombierbar |
| Zertifizierung CE | ja |
| Fertigungsnormen | DIN EN 60670-1, DIN EN 60670-22, IEC 60670-1, IEC 60670-22 |
| Produkt Typ | Kabelabzweigkasten ohne Klemme |
| Raum | Innen- und Außenbereich, Feuchträume, Werkstatt, Industrie, Außenanlage, Tunnel, maritime Umgebung |
| Stilrichtung | Industriell, funktional |
| Verwendung | Sichere elektrische Verbindung und Abzweigung von Kabeln in Innenräumen und für die ungeschützte Installation im Freien, in Industrie, Gewerbe, Landwirtschaft, Tunnel-, Außen- und Feuchtanlagen |
| Zertifizierung ENEC | VDE-Zertifikat Nr. 40041432, DNV GL Zertifikat Nr. TAE00000EE |
| Alternativbezeichnung | Aufputz-Verbindungsdose wetterfest, Aufputz-Verteilergehäuse IP69 |
| Ballwurfsicherheit | Schlagfestigkeit IK09 |
Abmessung und Body
| Länge[mm] | 180 |
|---|---|
| Breite [mm] | 130 |
| Höhe[mm] | 77 |
| Stoßfestigkeit IK Klasse | IK09 |
| IP Schutzart | IP66 / IP67 / IP69 |
| Schutzklasse II - Isolation | ja |
| Gewicht [kg] | 0,255 |
| Material Korpus | Polycarbonat (PC-Thermoplast), halogen- und silikonfrei |
| Produktfarbe | schwarz (RAL 9011) |
| Abmessungen [mm] | 180 x 130 x 77 mm (Breite x Höhe x Tiefe) |
| Schutzklasse | II - Isolation |
| Einbau Tiefe [mm] | 62 |
| Farbe: | schwarz, RAL 9011 |
| Bauform | Aufputz-Kabelabzweigkasten, ohne Klemme |
Elektrische Daten
| Spannung [Volt] | 1000 |
|---|---|
| Spannung Art | Bemessungsisolationsspannung Ui |
Sonstige technische Daten
| Betriebstemperatur | -25 °C bis +70 °C (kurzzeitig max. +55 °C über 24 h) |
|---|---|
| Umgebungstemperatur [°C] | -25 bis +70 |
| Bemessungstemperatur (max. tc) | Werkstofftemperaturbeständigkeit -25 °C bis +100 °C |
| Eignung | Geeignet für ungeschützte Installation im Freien nach DIN VDE 0100 Teil 737, beständig gegen UV-Belastung, Eis- und Seewasser, Korrosion sowie Hochdruckreinigung bis 100 bar |
Eigenschaften & Vorteile
| Eigenschaft | Wetterfest, Schutzart IP66 / IP67 / IP69, Stoßfestigkeit IK09 |
|---|---|
| Bemessungsisolationsspannung 1000 V, Nennquerschnitt 10 mm², halogen- und silikonfrei | |
| Deckel mit Schnellverschluss (Vierteldrehung), ohne Zubehör plombierbar, mit 10 + 2 metrischen Vorprägungen (M20/M25/M32) | |
| Vorteil | Geeignet für die ungeschützte Installation im Freien nach DIN VDE 0100 Teil 737 |
| Witterungsbeständig: UV-, eis-, seewasser- und korrosionsbeständig, hochdruckreinigerfest (IP69 bis 100 bar) | |
| Deckel mit Vierteldrehung schnell zu öffnen und zu schließen, Verschlussstellung auf einen Blick erkennbar | |
| Plombierbar ohne weiteres Zubehör für sichere Verschlusskontrolle | |
| Inklusive Außenlaschen zur Wandmontage, Deckelhalteband und Verschlussstopfen |
Anschluss
| Belegung der Anschlüsse | 10 metrische Vorprägungen Wand (M20, M25, M32) und 2 metrische Vorprägungen Boden (M25) |
|---|---|
| Anschlüsse | Metrische Vorprägungen, ohne Klemme (Leitungseinführungen nutzerseitig auszubrechen) |
| Max. Querschnitt [mm²] | 10 |
| Kabelquerschnitt | Nennquerschnitt 10 mm² |
