Übersicht
Hersteller Nr.:
1149290
Hersteller:
Sonstige
Produktmerkmale
Vorteile
- Universell nutzbar für Schutzkontakt- und französisch-belgische Steckdosen
- Robuster, ergonomischer Griff für schwere mechanische Beanspruchung
- Großer Anschlussraum für Leitungen bis 2,5 mm² und 6 - 12 mm Durchmesser
Eigenschaften

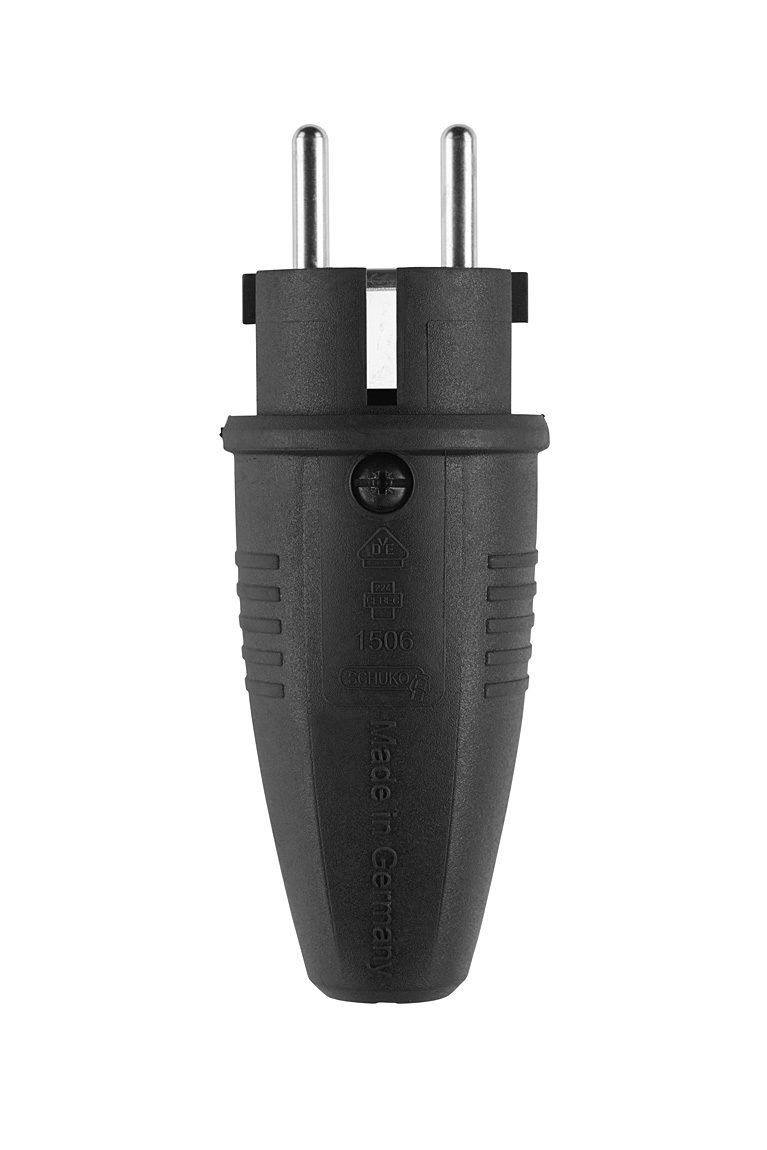

- Hybridstecker CEE 7/7 (Typ E/F) mit doppeltem Erdungssystem
- Schutzart IP44 durch 3-fach Lamellendichtung, Stoßfestigkeit IK08
- Gummiähnliches TPE-Gehäuse, UV- und medienbeständig, Made in Germany
Technische Daten
Deklaration
| Produktgruppen Name | Schutzkontaktstecker / Schuko Steckvorrichtung |
|---|---|
| Herkunftsland | Deutschland |
| Taric Code | 85366990 |
| Technologie | Schutzkontakt-Stecker mit doppeltem Erdungssystem, Schraubklemmen-Anschlusstechnik, 3-fach Lamellendichtung |
| Zertifizierung CE | ja |
| Fertigungsnormen | DIN VDE 0620, NF C61-314, NBN C61-112 |
| Produkt Typ | Schutzkontaktstecker |
| Stilrichtung | Industriell, funktional |
| Verwendung | Stromversorgung von Geräten und Maschinen unter erschwerten mechanischen Bedingungen, Werkstatt, Außenbereich, Baustelle, Industrie und Veranstaltungstechnik |
| Alternativbezeichnung | Hybridstecker CEE 7/7 (Typ E/F) |
Abmessung und Body
| Durchmesser [mm] | 55 |
|---|---|
| Länge[mm] | 107 |
| Stoßfestigkeit IK Klasse | IK08 |
| IP Schutzart | IP44 |
| Gewicht [kg] | 0,07 |
| Material Korpus | Gehäuse TPE (Thermoplastisches Elastomer), Kontaktträger Polyamid (PA) |
| Produktfarbe | schwarz |
| Schutzklasse I - Erdung | ja, Schutzkontakt mit Erdungsclips |
| Abmessungen [mm] | 107 x 55 mm (L x D) |
| Schutzklasse | I |
| Farbe: | schwarz |
| Bauform | gerade |
Elektrische Daten
| Spannung [Volt] | 250 |
|---|---|
| Spannung Art | AC |
| Stromstärke (Max) | 16 A |
Sonstige technische Daten
| Betriebstemperatur | -25 °C bis +40 °C |
|---|---|
| Umgebungstemperatur [°C] | -25 bis +40 |
| Eignung | Für Schutzkontakt-Steckdosen (Typ F) sowie französisch-belgische Steckdosen (Typ E), Innen- und geschützter Außenbereich |
Eigenschaften & Vorteile
| Eigenschaft | Hybridstecker CEE 7/7 (Typ E/F) mit doppeltem Erdungssystem |
|---|---|
| Schutzart IP44 durch 3-fach Lamellendichtung, Stoßfestigkeit IK08 | |
| Gummiähnliches TPE-Gehäuse, UV- und medienbeständig, Made in Germany | |
| Vorteil | Universell nutzbar für Schutzkontakt- und französisch-belgische Steckdosen |
| Robuster, ergonomischer Griff für schwere mechanische Beanspruchung | |
| Großer Anschlussraum für Leitungen bis 2,5 mm² und 6 - 12 mm Durchmesser | |
| Spritzwassergeschützt (IP44), schlagfest (IK08), Hammerzeichen-Belastbarkeit | |
| Einfache Schraubklemmen-Montage mit unverlierbarer Kappenbefestigungsschraube |
Anschluss
| Belegung der Anschlüsse | L, N, PE (3-polig) |
|---|---|
| Anschlüsse | Schraubklemme, 2P + PE |
| Max. Querschnitt [mm²] | 2,5 |
| Kabelquerschnitt | 3 x 0,75 mm² bis 3 x 2,5 mm² |
