Übersicht
Hersteller Nr.:
TAC370205PR
Hersteller:
Tec-Mar
Produktmerkmale
Vorteile
- Wasserdicht bis IP66/IP68 (3 m / 2 h) - ideal für Außen- und Feuchtbereiche
- Sichere, werkzeuglos steckbare Verbindung mit Verriegelung
- Hohe Temperaturbeständigkeit bis 110 °C (Bemessung T110)
Eigenschaften

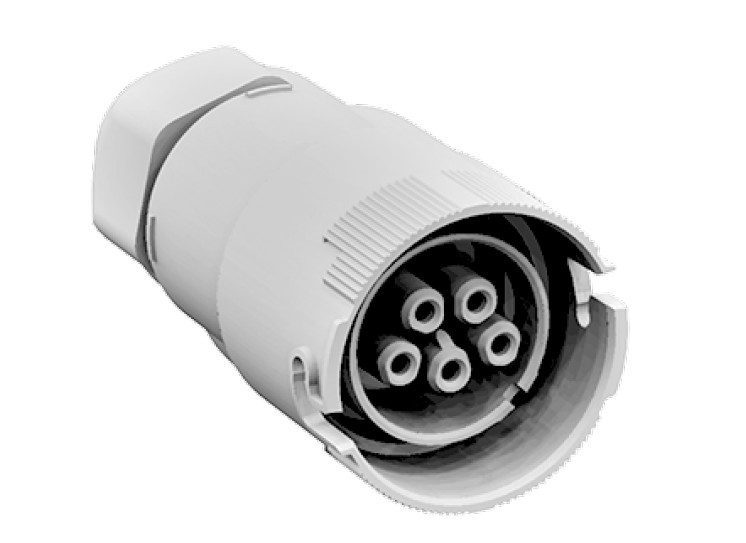

- Geschützte 5-polige Verbindungsbuchse 4P+E, 16 A / 400 V, Schutzart IP66/IP68
- Gehäuse aus hellgrauem Polyamid (PA), versilberte Messingkontakte
- Schraubklemmen für Leiterquerschnitte 1-2,5 mm², Kabeldurchmesser 9-12 mm
Technische Daten
Deklaration
| Produktgruppen Name | Steckverbinder IP66/IP68 (4-/5-polig) |
|---|---|
| Herkunftsland | Italien |
| Zertifizierung IMQ | Ja |
| Zertifizierung ROHS | Ja (RoHS-konform) |
| Taric Code | 85366990 |
| Zertifizierung CE | Ja |
| Fertigungsnormen | EN/IEC 61984 |
| Produkt Typ | Verbindungsbuchse / Steckverbinder |
| Verwendung | Geschützte 5-polige Verbindungsbuchse zum wasserdichten Anschluss von Leuchten und Geräten im Außen- und Feuchtbereich, z. B. an Mast oder Wand. Auch für getrennte Schalt- und Steuerleitungen geeignet. |
| Zertifizierung UL | cULus anerkannt (600 V, 15 A AWG14 / 10 A AWG16 / 7 A AWG18, T105) |
Abmessung und Body
| Durchmesser [mm] | 36,8 |
|---|---|
| Länge[mm] | 72 |
| IP Schutzart | IP66/IP68 |
| Gewicht [kg] | 0,0351 |
| Material Korpus | Polyamid (PA), hellgrau |
| Produktfarbe | Hellgrau |
| Überverpackung [Stück] | 200 |
| Farbe: | Hellgrau |
| Bauform | Verbindungsbuchse (weiblich), 5-polig, steckbar |
Elektrische Daten
| Spannung [Volt] | 400 |
|---|---|
| Spannung Art | AC |
| Stromstärke (Max) | 16 A |
Sonstige technische Daten
| Betriebstemperatur | -10 bis +110 °C (T110) |
|---|---|
| Umgebungstemperatur [°C] | -10 bis 110 |
| Eignung | Außen- und Feuchtbereich (IP66/IP68), Anschluss von Leuchten |
Eigenschaften & Vorteile
| Eigenschaft | Geschützte 5-polige Verbindungsbuchse 4P+E, 16 A / 400 V, Schutzart IP66/IP68 |
|---|---|
| Gehäuse aus hellgrauem Polyamid (PA), versilberte Messingkontakte | |
| Schraubklemmen für Leiterquerschnitte 1-2,5 mm², Kabeldurchmesser 9-12 mm | |
| Verbindungsbuchse der Serie 3702/M-5P, Kontaktmarkierung E,N,3,2,1, zur steckbaren Verbindung mit dem Stecker 3701/M-5P | |
| Vorteil | Wasserdicht bis IP66/IP68 (3 m / 2 h) - ideal für Außen- und Feuchtbereiche |
| Sichere, werkzeuglos steckbare Verbindung mit Verriegelung | |
| Hohe Temperaturbeständigkeit bis 110 °C (Bemessung T110) | |
| 5-polig (4P+E) für 400-V-Anwendungen, Leiter von 1 bis 2,5 mm² | |
| RoHS-konform sowie IMQ- und UL-anerkannt |
Anschluss
| Belegung der Anschlüsse | 4P+E, Kontaktmarkierung E,N,3,2,1 |
|---|---|
| Anschlüsse | 4P+E (4 Pole + Schutzleiter, 5-polig) |
| Max. Querschnitt [mm²] | 2,5 |
| Kabelquerschnitt | 1-2,5 mm² (flexibel und starr) |
