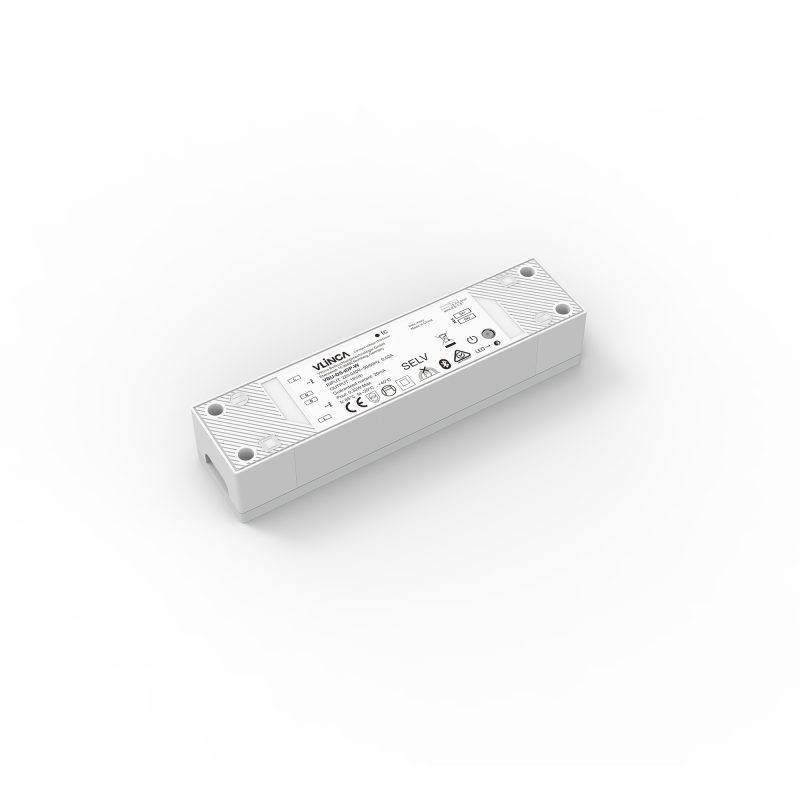

Übersicht
Hersteller Nr.:
VBU-DS-IDP-W
Hersteller:
VLINCA
UVP:
90.91 €
(exkl. MwSt.)
(exkl. MwSt.)
Produktmerkmale
Vorteile
- Einfache Integration: Durch die drahtlose Casambi-Kompatibilität kann der Controller problemlos in bestehende Beleuchtungssysteme integriert werden. ohne dass eine aufwendige Verkabelung erforderlich ist.
- Flexibilität in der Steuerung: Die Unterstützung verschiedener DALI-Profile ermöglicht eine individuelle Anpassung der Steuerungsfunktionen an spezifische Anforderungen und Szenarien.
- Zuverlässigkeit: Dank integrierter Schutzfunktionen wie Kurzschluss-. Überlast- und Leerlaufschutz wird ein sicherer und stabiler Betrieb gewährleistet.
Eigenschaften
- Integrierte DALI-Bus-Stromversorgung: Der Controller verfügt über eine integrierte DALI-Bus-Stromversorgung mit einer garantierten Stromstärke von 20 mA. wodurch externe Stromquellen überflüssig werden.
- Unterstützung mehrerer DALI-Profile: Es stehen verschiedene Casambi-Fixturn-Profile zur Verfügung. die unterschiedliche Steuerungsmodi wie Broadcast. Einzeladresse und Gruppenkontrolle unterstützen.
- Kompakte Bauweise: Mit Abmessungen von 146 x 35.5 x 28 mm ist der Controller platzsparend und eignet sich für den Einbau in verschiedene Installationen.
Technische Daten
Deklaration
| Produktgruppen Name | Gateway Dali |
|---|---|
| Taric Code | 85043180 |
| Technologie | CASAMBI |
| Zertifizierung CE | Ja |
| Produkt Typ | Casambi Gateway |
| Verwendung | Der CASAMBI Dali Gateway ist ein Casambi-fähiger DALI-Controller. der die Steuerung von bis zu 8 DALI-LED-Treibern ermöglicht. Durch Integration ins Casambi-Netzwerk lassen sich Beleuchtungssysteme flexibel und komfortabel über mobile Geräte steuern. |
Abmessung und Body
| Länge[mm] | 146 |
|---|---|
| Breite [mm] | 36 |
| Höhe[mm] | 28 |
| IP Schutzart | IP20 |
| Gewicht [kg] | 0.2 |
| Material Korpus | Kunststoff |
| Produktfarbe | weiß |
| Überverpackung [Stück] | 1 |
| Abmessungen [mm] | 146 x 36 x 28mm |
| Farbe: | weiß |
| Bauform | Kompakte Bauform mit Klemmschutz |
Lichttechnische Daten
| Dimmbar | Nein |
|---|
Elektrische Daten
| Frequenz | 50..60 Hz |
|---|---|
| Spannung [Volt] | 220–240 VAC |
Sonstige technische Daten
| Umgebungstemperatur [°C] | -20 ... +50 °C |
|---|---|
| Steuersignal | CASAMBI |
| Funksignal | 2.4..2.483 GHz. 7 dBm |
Eigenschaften & Vorteile
| Eigenschaft | Integrierte DALI-Bus-Stromversorgung: Der Controller verfügt über eine integrierte DALI-Bus-Stromversorgung mit einer garantierten Stromstärke von 20 mA. wodurch externe Stromquellen überflüssig werden. |
|---|---|
| Unterstützung mehrerer DALI-Profile: Es stehen verschiedene Casambi-Fixturn-Profile zur Verfügung. die unterschiedliche Steuerungsmodi wie Broadcast. Einzeladresse und Gruppenkontrolle unterstützen. | |
| Kompakte Bauweise: Mit Abmessungen von 146 x 35.5 x 28 mm ist der Controller platzsparend und eignet sich für den Einbau in verschiedene Installationen. | |
| Vorteil | Einfache Integration: Durch die drahtlose Casambi-Kompatibilität kann der Controller problemlos in bestehende Beleuchtungssysteme integriert werden. ohne dass eine aufwendige Verkabelung erforderlich ist. |
| Flexibilität in der Steuerung: Die Unterstützung verschiedener DALI-Profile ermöglicht eine individuelle Anpassung der Steuerungsfunktionen an spezifische Anforderungen und Szenarien. | |
| Zuverlässigkeit: Dank integrierter Schutzfunktionen wie Kurzschluss-. Überlast- und Leerlaufschutz wird ein sicherer und stabiler Betrieb gewährleistet. |
Anschluss
| Belegung der Anschlüsse | EIN: L.N Aus: + Dali. - Dali |
|---|---|
| Anschlüsse | Abisolierlänge: 6 bis 8 mm |
| Max. Querschnitt [mm²] | Drähte / Litzen: 0.5 bis 1.5 mm². 15 bis 30 AWG |
| Kabelquerschnitt | 0.5–1.5 mm2. 15–30 AWG. |
Steuerung
| Reichweite | Innen: bis zu 30m. Außen: bis zu 50m |
|---|---|
| Signalstrom DALI | max. 20mA aktiv |
| Signaleingang | 14 - 16 VDC |
| Ansteuerung | CASAMBI. DALI |
| Signalausgang | DALI / 20mA - max 8 Dali Geräte (max. 70mA Dali) |
| Smart Funktion | Mit Casambi APP konfigurierbar. vielseitig Nutzbar |
| Smart System | CASAMBI |
